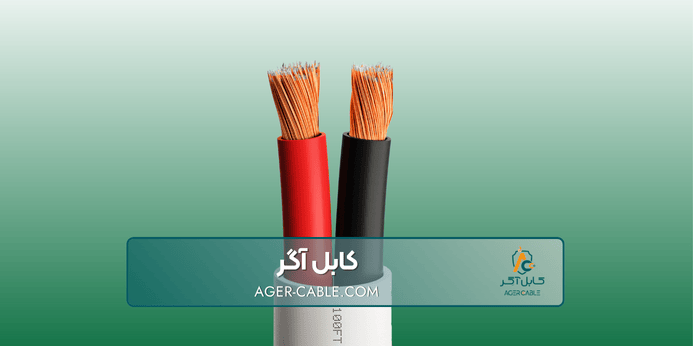

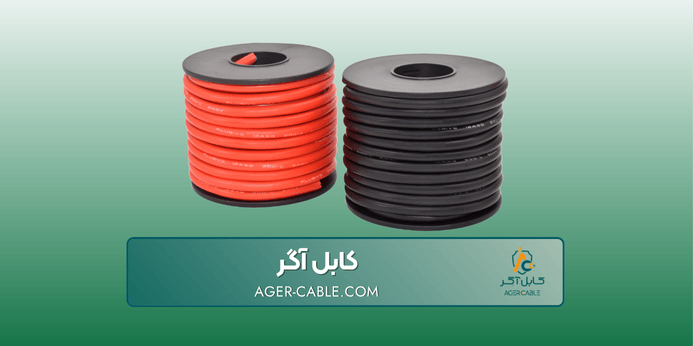

به طور کلی کابل نسوز نوعی از کابل است که در برابر آتش مقاوم بوده و در دماهای بالا به راحتی جریان را عبور می دهد، در واقع در کارکرد سیم ضد حریق اختلالی ایجاد نمی شود. با توجه به استاندارد IEC 60331 سیم نسوز می تواند حتی به مدت 90 دقیقه در دمای 750 درجه سانتی گراد بدون هیچ افت کیفیت و ولتاژی نیز فعالیت داشته باشد.
این ویژگی برای بسیاری از صنایع و در سیستم هشدار آتش اهمیت دارد زیرا از آسیب دیدن کابل در صورت بروز حادثه جلوگیری می شود، برخی از صنایع نیز در محیط هایی با دمای بالا فعالیت می کنند که کابل نسوز برای استفاده ی آن ها حیاتی است. بنابراین با توجه به میزان تقاضای بالا برای این کابل ها و نوسانات ارزی قیمت کابل نسوز متغیر بوده و باید به صورت روزانه استعلام گرفته شود. در ادامه با انواع سیم نسوز بیشتر آشنا خواهیم شد.

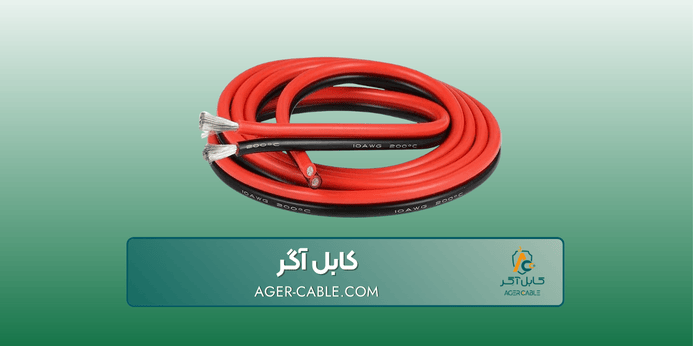

همانطور که گفته شد کابل مقاوم در برابر آتش در دماهای بالا به انتقال داده ادامه می دهد و از قطعی ناگهانی ارتباط جلوگیری می کند. مقاومت بالای “کابل نسوز” به دلیل ویژگی های ساختاری این نوع کابل است که مهمترین آن استفاده از روکش های مخصوص مانند کابل سیلیکون رابر می باشد. این روکش علاوه بر تحمل حرارت زیاد، در برابر اشعه ماورابنفش، روغن ها و اسیدها نیز مقاومت بالایی دارد و در زمان آتش سوزی از تولید گازهای خورنده جلوگیری می کند. همچنین این نوع کابل به دلیل ساختار ویژه خود، در برابر نویز های الکترومغناطیسی عملکرد مناسبی داشته و پایداری انتقال اطلاعات را حفظ می کند.
به صورت کلی، ویژگی های سیم ضد حریق به صورت زیر می باشد:
فرم تماس

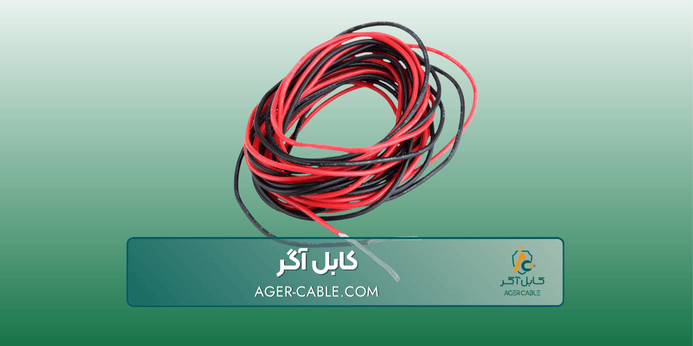

کابل نسوز به سه دسته کلی تقسیم می شود که بر اساس جنس روکش آن ایجاد شده است. هر کدام از این انواع سیم نسوز، دارای ویژگی و مزایای خاصی هستند که آن ها را برای استفاده در شرایط خاصی مناسب می کنند. بنابراین می توان با توجه به شرایط کاری هر کدام را انتخاب کرد. انواع کابل و سیم نسوز شامل موارد زیر است:
کابل ضد حریق، به عنوان یکی از مهم ترین انواع کابل نسوز به شمار می رود. این کابل ها، علاوه بر مقاومت بالا در برابر حرارت و شعله، از نفوذ دود و گاز های سمی ناشی از آتش سوزی به ساختار داخلی کابل جلوگیری می کنند. به همین دلیل، هنگام وقوع حریق، عملکرد کابل و هادی آن دچار اختلال نمی شوند. همچنین این نوع کابل از گسترش آتش به سایر بخش های شبکه جلوگیری کرده و ایمنی محیط را افزایش می دهد. به صورت کلی، این کابل ها اغلب در مکان های حساسی مانند فرودگاه، پمپ بنزین ها و البته ساختمان های مسکونی کاربرد دارند.
این کابل ها از مقاومت بسیار بالایی برخوردار هستند و می توانند حرارت را تا 200 درجه سانتی گراد تحمل کنند. البته کابل های نسوز با توجه به استاندارد هایی که دریافت می کنند می توانند بازه مقاومت خود را تا 950 درجه افزایش دهند. این کابل ها از گسترش آتش در شبکه جلوگیری نمی کنند و بیشتر مناسب جاهایی مانند کوره هستند که دمای بسیار بالایی را باید تحمل کنند.

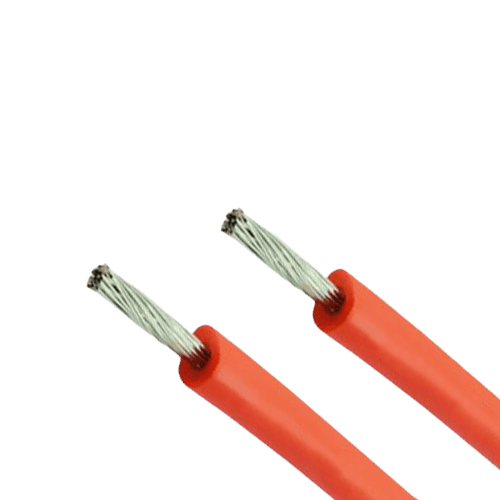

کابل سیلیکون رابر علاوه بر روکش و عایق خارجی، دارای لایه ای از جنس سیلیکون رابر است که مقاومت بسیار بالایی در برابر حرارت و آتش دارد. وجود این لایه باعث می شود کابل در زمان بروز آتش سوزی تا مدت مشخصی ساختار و عملکرد خود را حفظ کند. سیلیکون ماده ای شیمیایی با پایه عنصر سیلیسیم است و میزان خلوص آن نقش مهمی در افزایش مقاومت حرارتی و همچنین قیمت نهایی کابل دارد.
در ساختار کابل نسوز شیلد دار، علاوه بر عایق سیلیکونی، یک یا چند لایه محافظ دیگر نیز به کار رفته است. این لایه محافظ که شیلد نام دارد، به صورت ورقه ای، نواری یا سیمی در اطراف هادی کابل قرار می گیرد. وجود شیلد باعث جلوگیری از ورود نویز و تداخلات الکترومغناطیسی به سیگنال های عبوری از کابل می شود. در نتیجه، این نوع کابل علاوه بر مقاومت در برابر حرارت و آتش، کیفیت انتقال سیگنال های دیجیتال و آنالوگ را نیز حفظ می کند. کابل های نسوز شیلد دار البته در انواع متعددی تولید و عرضه می شوند که شامل موارد زیر می باشد:
به طور کلی تمام کابل های موجود توانایی سوختن دارن و عملا چیزی به نام کابل نسوز واقعی وجود ندارد، آن چیزی که باعث شده این نام بر روی این مدل از کابل ها قرار بگیرد میزان مقاومت آنها در برابر سوختن است که به این مدل کابل این امکان را می دهد تا حد دمای معینی و در مدت زمان مشخص بتواند به عملکرد خود ادامه دهد. حال می خواهیم به ساختار کابل نسوز بپردازیم تا بدانیم چه چیزی باعث شده تا این مدل کابل در برابر سوختن مقاومت بیشتری از خود نشان دهد.
از اصلی ترین اجزایی که در هر مدل کابلی به کار می رود هادی یا رسانای آن کابل است. هادی کابل های نسوز به طور معمول از جنس مس می باشد تا به خوبی بتواند حتی در فشار حرارتی انتقال سیگنال های اطلاعات را انجام دهد و مقاومت الکتریکی پایینی داشته باشد. در اصل سایر اجزا قرار است از هادی سیم محافظت کنند.
در این قسمت از عایق بسیار مقاومی استفاده می شود تا در برابر حرارت مقاومت لازم را داشته باشد و اجازه آسیب رسیدن به هادی را ندهد. در بعضی از مدل کابل ها از نوار میکا به عنوان سد حرارتی استفاده می شود. از سیلیکون در ساخت کابل نسوز به عنوان عایق مناسب در برابر حرارت و آتش استفاده می کنند.

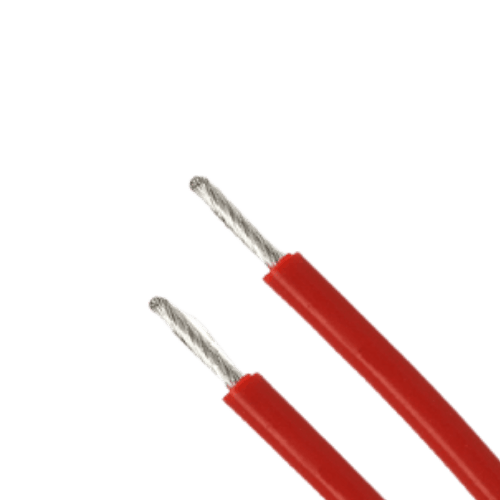

خارجی ترین و آخرین قسمت از اجزای تشکیل دهنده سیم نسوز روکش آن است. روکش در واقع اولین لایه محافظتی بیرونی است که از هادی و عایق محافظت می کند و در برخی موارد روکش ها در برابر رطوبت و مواد شیمیایی هم مقاوم هستند. به طور معمول جنس روکش ها از PVC یا XPLE هست و از رنگ قرمز یا نارنجی برای تولید کابل نسوز استفاده می کنند.
سیم و کابل نسوز کاربرد های فراوانی دارد و یکی از موارد غیر قابل حذف از صنایعی است که در محیط هایی با فشار بالا فعالیت می کنند یا خطر آتش سوزی در آن ها وجود دارد. کاربرد انواع کابل نسوز به شرح زیر است:
|
کاربرد
|
توضیحات
|
|---|---|
|
صنعت نفت و گاز
|
استفاده از کابل نسوز، به دلیل خطر آتش سوزی در این حوزه متداول است.
|
|
صنعت پتروشیمی
|
در صنعت پتروشیمی افراد با حرارت بالا سر و کار دارند که به همین دلیل نیز از این کابل ها استفاده می شود.
|
|
سیستم برق رسانی
|
در محیط هایی که از تجهیزات برقی قوی استفاده می شود، با استفاده از کابل نسوز از ایجاد آتش سوزی و آسیب رسیدن به تجهیزات بر اثر حرارت جلوگیری می کنند.
|
|
زیرساخت های ساختمانی
|
برای پیشگیری ای ایجاد یک آتش سوزی در ساختمان ها از کابل نسوز استفاده می شود.
|
|
صنایع غذایی و دارویی
|
با توجه به اهمیت بهداشت و محافظت از منابع غذایی، از سیم های نسوز در این صنعت نیز استفاده می شود.
|
|
سیستم اعلام حریق
|

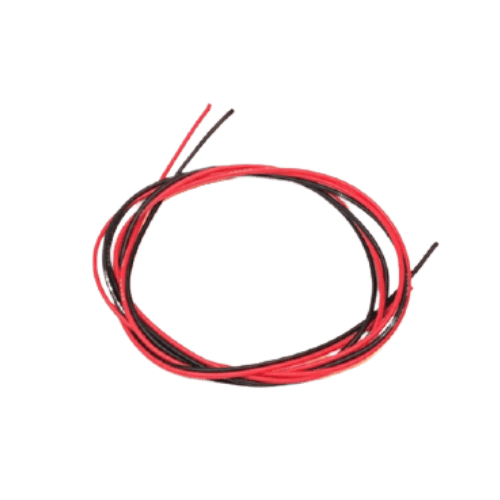

یکی از اصلی ترین و پرکاربرد ترین موارد استفاده از سیم نسوز در سیستم های اعلام حریق است.
|

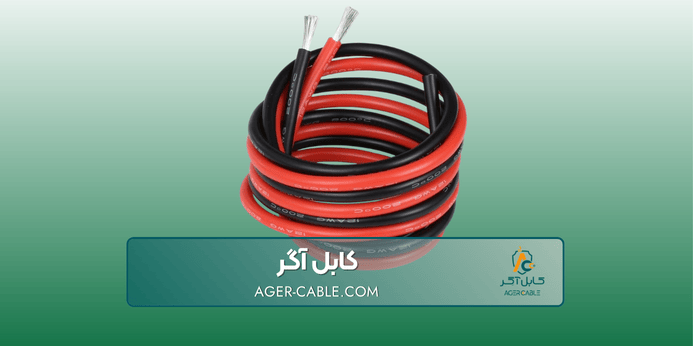

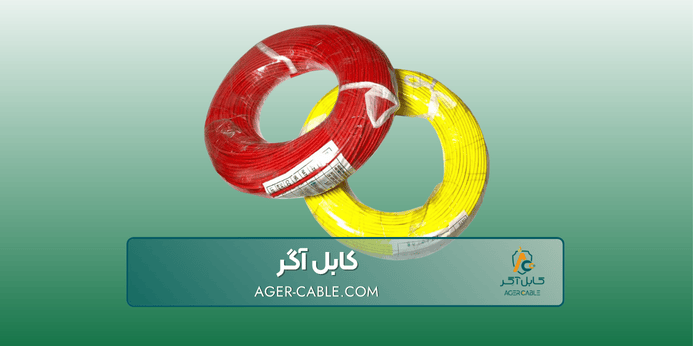

قیمت کابل نسوز با توجه به المان ها خاصی قیمت گذاری می شوند اما به دلیل نوسان ارز نمی توان قیمت دقیقی را اعلام کرد و جهت اطلاع از قیمت آن باید به طور روزانه استعلام گرفته شود. اما به طور تقریبی می توان گفت که قیمت کابل نسوز از 75000 تومان شروع می شود. در پایین عوامل موثر در قیمت کابل نسوز را مشاهده می کنید:
این عوامل در افزایش قیمت کابل نسوز دخیل هستند و حتی ممکن است با توجه به کاربرد و انواع کابل نسوز مورد نظر موارد دیگری نیز به این لیست اضافه شود.

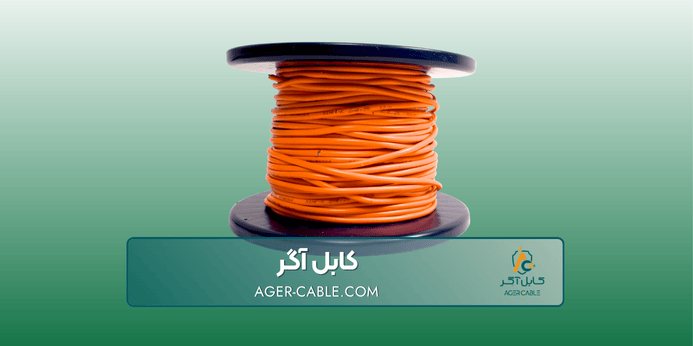

اطلاع از یک سری نکات مهم پیش از خرید بسیار حائز اهمیت است چرا که با انتخاب کابلی اشتباه میتوان باعث به وجود آمدن خطرات جانی و مالی شد. پس پیش از خرید به نکات زیر توجه داشته باشید :
توجه به این عوامل به افراد بی تجربه کمک بزرگی می کند تا از حساسیت های بی مورد خودداری کرده و بیشتر بر اساس نیاز تصمیم گیری کنند.
اگر چه که این روز ها، کابل های نسوز، به دلیل کاربرد های متعددی که دارند، بسیار پر کاربرد شده اند، اما معایبی هم به همراه دارد که پیش از خرید این کابل ها، باید به این معایب به خوبی توجه لازم را داشته باشید. در ادامه این مطلب، به بررسی جامع مزایا و معایب کابل های نسوز خواهیم پرداخت:
کابل نسوز دارای استاندارد های مختلفی است که گواهی بر کیفیت ساخت و عملکرد صحیحی آن می باشد. هدف از این استاندارد ها صرفا تضمینی بر عدم نقض این کابل ها می باشد زیرا در صورت بروز یک حادثه ممکن است خسارات سنگین مالی یا حتی جانی ایجاد شود.
از جمله سختگیرانه ترین استاندارد های حوزه ایمنی و حریق است که مقاومت کابل را در برابر شعله، نفوذ آب و ضربات مکانیکی حین آتش سوزی بررسی می کند.
کابل هایی که این استاندارد را دارند در 3 مدل ساخته می شوند که در دماهای 650درجه، 750درجه و 950درجه به مدت 3 ساعت می توانند عملکردی مداوم داشته باشند.
این استاندارد میزان پایداری کابل را در دمای 830 درجه سانتی گراد همراه با اعمال ضربات مکانیکی مورد ارزیابی قرار می دهد و اگر در بازه های زمانی 30، 60 و 120 دقیقه مقاومت کافی را داشت با کلاس های PH دسته بندی می شوند.
این استاندارد در اروپا تدوین شده است که شامل موارد و قوانین بسیاری می باشد. یکی استاندارد های این تائیدیه IEC 60331 است. در این استاندارد میزان مقاومت کابل در برابر آتش تست می شود.
استاندارد NFPA 262 یا UL جهت انجام آزمایشات و تست بر روی کابل نسوز انجام می شود و در صورت موفقیت می تواند گواهی UL Fire Resistance را دریافت کند.
استاندارد های مختلف ISO مانند ISO 9001، ISO 45001 از سری استاندارد های بین المللی هستند که تضمین کیفیت و مدیریت ایمنی محیط برای کاهش حوادث به یک کابل داده می شود.
در استاندارد ملی ایران تائیدیه های مختلفی وجود دارد. این تائیدیه ها شامل تائیدیه سازمان آتش نشانی، تائیدیه وزارت نیرو و موارد دیگری می شود که در واقع گواهی کیفیت محسوب می شوند.
در ایران یکی از اصلی ترین تاییدیه ها برای کابل های نسوز مربوط به سازمان آتش نشانی است. در واقع پس از بررسی مقاومت در برابر شعله، میزان تولید دود و حفظ عملکرد کابل در مدت زمان مشخص شده، کابل نسوز مورد ارزیابی می تواند تایید سازمان آتش نشانی را دریافت کند. امروزه استفاده از کابل های نسوز با تاییدیه سازمان آتش نشانی در برج ها و مراکز عمومی اجباری است.
کابل های نسوز، علاوه بر استاندارد هایی متداولی که دارند، علامت های اختصاری و بین المللی نیز دارند که هر کدام از این علائم، نشان دهنده موارد متعددی می باشد. انواع علائم اختصاری کابل های نسوز، شامل موارد زیر می باشد:

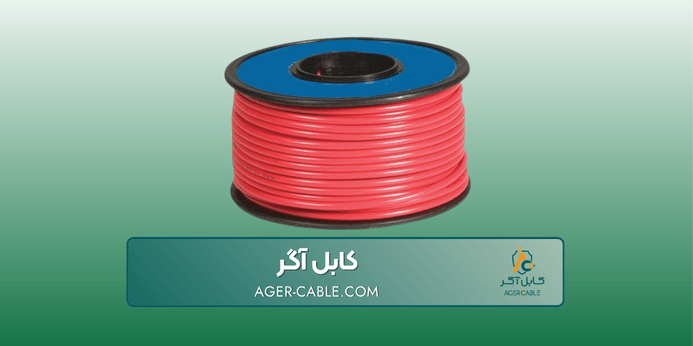

کابل شیلد دار به حالتی گفته می شود که هادی با یک ماده دیگر محصور شده است که این ماده خود رسانا می باشد و با روکش سیم کاملا متفاوت است. یکی از مشخصات سیم های ضد آتش امکان برخورداری از شیلد است که در واقع از چند عایق و لایه تشکیل شده است و دارای انواع زیر می باشد:
آخرین مورد برای خرید کابل نسوز که باید مورد بررسی واقع شود، جدول مشخصات آن است. در این جدول موارد مهمی قرار گرفته است که می توان به کمک آن این کابل ها را بررسی کرده و با دیدی باز اقدام به تهیه آن ها کرد. برخی از این کابل ها را می توان در صورت نیاز با روکش اضافه همراه کرد که به دلیل دلخواه بودن این موضوع، روکش اضافه لحاظ نشده است. در صورتی که برای استفاده از هر کدام در پروژه خود سر در گم هستید، تنها کافی است با یکی از مشاوران تماس گرفته و از آن ها درخواست راهنمایی کنید.
| نوع | مقاومت دمایی (سانتی گراد) | روکش | ولتاژ کابل | کاربرد |
| کابل نسوز تک روکش | 180 – 60 | سیلیکونی | 300/500V | عمومی – صنعتی |

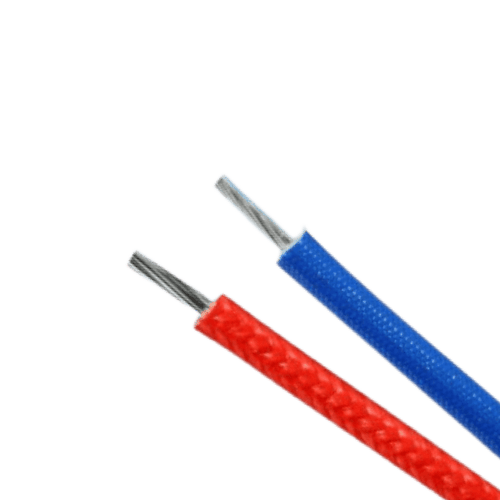

| کابل نسوز دو روکش | 250 – 60 | سیلیکون – فایبرگلاس | 300/500V | محیط های با حرارت بالا |
| کابل نسوز افشان | 200 – 60 | سیلیکون منعطف | 300/500V | ساختمانی – روشنایی |
| کابل نسوز آلومینیومی | 200 | سیلیکون – آلومینیوم | 0.6/1KV | نفت، گاز – پتروشیمی |
| کابل نسوز جرقه زن دو روکش | 250 – 60 | سیلیکون – ابریشم نسوز | 10-30KV | مشعل – بویلر |
با بررسی نیاز خود، باید کابل نسوزی تهیه کنید که با کاربرد مدنظر شما منطبق باشد.
بله، کابل های نسوزی که از ما خریداری می کنید کاملا مطمئن هستند و همچنین شامل گارانتی از سوی شرکت ما می شوند.
در جنس روکش، شیلد و مقاومت در برابر حرارت با یکدیگر تفاوت های اساسی دارند.
به صورت کلی، کابل های سیلیکونی، به دلیل داشتن روکش سیلیکونی، در برابر رطوبت، پاشش آب و محیط های مرطوب، مناسب و مقاوم می باشند. اما خب، این کابل ها برای غوطه ور شدن دائمی در آب هم ساخته نشدند.
