در مواجهه با کابل ها و سیم ها، حتما برایتان سوال شده که کابل شیلد دار چیست؟ کابل شیلد دار در اصل کابلی است که علاوه بر روکش های معمول، دارای یک لایه هادی اضافه نیز می باشد. این لایه اضافی بر روی غلاف اولیه سیم ها تابیده شده است و مانند دیگر کابل ها، این مدل هم از دو یا چند سیم روکش دار تشکیل شده است که بر روی آنها، لایه ای از رشته های مسی یا آلومینیومی بافته می شود.
کابل های شیلد دار طوری طراحی شده اند که به محافظت از داده های انتقالی از داخل سیم کمک می کنند. چرا که در محیط های صنعتی و کارخانه ای، نویز های مختلفی ایجاد می شود و تداخل امواج الکترومغناطیسی ممکن است باعث از بین رفتن یا آسیب دیدن داده هایمان شود. کابل شیلدر دار با سیم های مسی که در داخل آن هستند، بهترین راه حل برای جلوگیری از بروز چنین اتفاقاتی است.
برای دریافت راهنمایی تخصصی و اطلاعات کامل محصولات، با کارشناسان ما در ارتباط باشید.

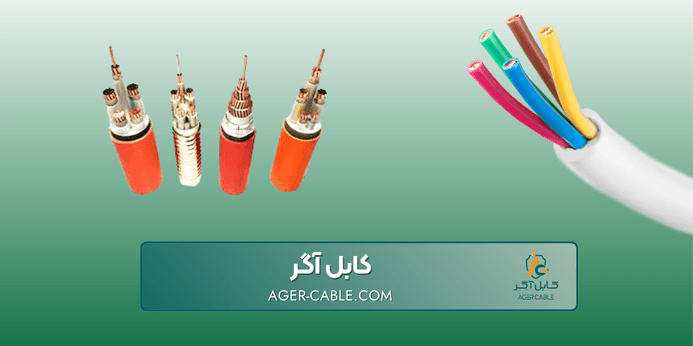

شیلد کابل، در اصل یک لایه محافظ است که از مواد رسانا تشکیل شده و وظیفه آن، محافظت از هادی داخلی کابل سیلیکونی و دیگر کابل ها در برابر اختلالات خارجی است. این لایه می تواند به صورت فویل، سیم های بافته شده یا ترکیبی از هر دو طراحی شود. شیلد همان طور که از اسمش پیداست، به عنوان یک سپر عمل می کند و نویز های الکترومغناطیس و الکتریکی محیط را جذب و خنثی می کند.
این ویژگی نقش حیاتی در حفظ کیفیت سیگنال ها، جلوگیری از اعوجاج داده ها و کاهش تاثیرات میدان های مزاحم دارد. به بیانی دیگر می توان گفت که شیلد به عنوان یک عامل کلیدی در تضمین عملکرد صحیح کابل در برابر شرایط مختلف محیطی عمل می کند.

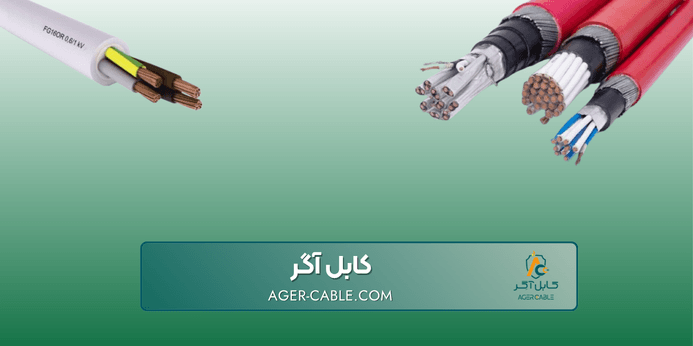

حال که متوجه شدید کابل شیلد دار چیست، به سراغ انواع آن می رویم. کابل های شیلد دار در نوع کابل بافته شده (Braided) و کابل فویلی (Foil) در بازار طراحی و تولید می شوند و در محیط های صنعتی مورد استفاده قرار می گیرند. در ادامه متوجه خواهید شد که انواع “کابل شیلد دار چیست” و هر کدام چه تفاوتی با دیگری دارد.
کابل بافته شده، از شبکه از سیم های مسی بافته شده است. این نوع کابل ها نسبت به کابل های فویلی پوشش کمتر و ضعیف تری را فراهم می کنند. اما برتری آنها در مقاومت آنها است. کابل شیلد دار بافته شده تقریبا پوشش 70 الی 90 درصدی را در برابر امواج الکترومغناطیسی فراهم می کند.
شایان به ذکر است که این درصد به بافت و شدت بافت سیم بستگی دارد و اصلی ترین موضوعی که باید در نظر داشته باشید، این است که سیم های بافته شده نسبت سیم های فویلی، موثر تر عمل می کنند. زیرا مس نرخ رسانایی بالاتری نسبت به آلومینیوم دارد و کمتر در معرض آسیب های داخلی قرار می گیرد. همچنین کابل بافته شده نسبت به کابل فویلی قیمت بیشتری دارد و وزن آن نیز سنگین تر است. به همین دلیل این کابل ها عملکرد بهتر و بالاتری را در اختیارتان قرار می دهد.
کابل های فویلی، یک ورقه نازک از فلزاتی مانند مس یا آلومینیوم را در خود دارد. این فویل به طور معمول به یک حامل پلی استری وصل می شود و باعث افزایش قدرت سیم می شود. این نوع کابل ها بیشتر به کابل شیلد دار نواری شناخته می شود و می توانند از سیم رسانایی که دورش را احاطه کرده به طور 100 درصدی محافظت کنند. البته شایان به ذکر است که نقطه ضعف این کابل ها، مقاومت بسیار پایین و ظرافت آنها است. به همین دلیل کار با این نوع کابل ها بسیار دشوار می باشد.

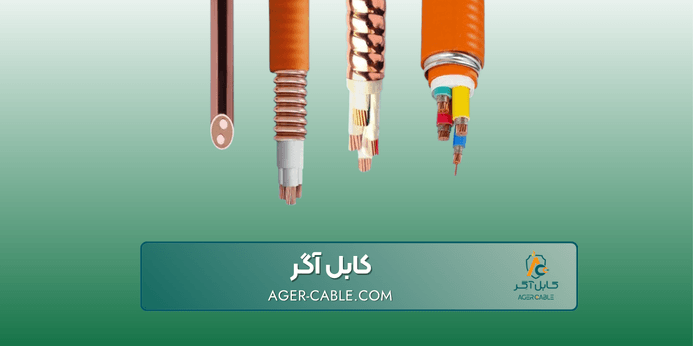

حال که متوجه شدید کابل شیلد دار چیست و چند نوع می باشد، باید بدانید که چه کابل هایی باید شیلد داشته باشند. بسیاری از کابل های فشار متوسط و فشار قوی باید از شیلد استفاده کنند. همچنین دیگر کابل هایی که در صنایع نظامی و انتقال سیگنال ها مورد استفاده قرار می گیرند، حتما باید دارای شیلد باشند تا مانع از اعوجاج سیگنال و ایجاد نویز در سیستم ارتباطی شود.

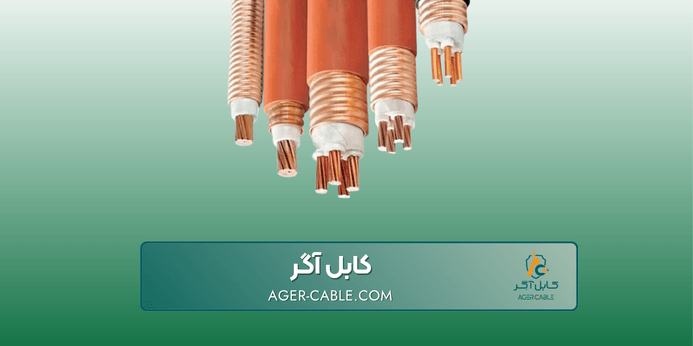

کابل های شیلد دار برای مصارف مختلفی طراحی و تولید می شوند. برای مثال تجهیزاتی که نوسانات ولتاژی و نویز های متاثر از میدان های الکترومغناطیسی اطراف باعث بروز خطا در عملکرد آنها می شود. تعدادی از این موارد به شرح زیر است :

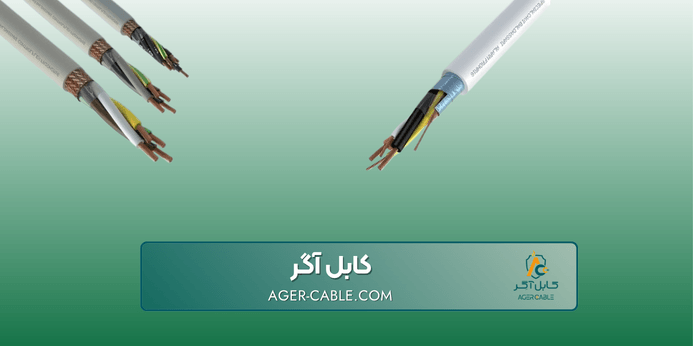

کابل های دارای شیلد نسبت به کابل های بدون شیلد، در شرایط آب و هوایی مختلف طول عمر بیشتری دارند. چرا که این کابل ها در حضور رطوبت و آلودگی های روغنی مانع از تشکیل لایه رسانا می شوند و علاوه بر آن، از انتقال ولتاژ به محیط اطراف نیز جلوگیری می کنند. به طور کلی یک شیلد مقاوم و استاندارد باید ویژگی های زیر را دارا باشد :
انعطاف پذیری مناسب

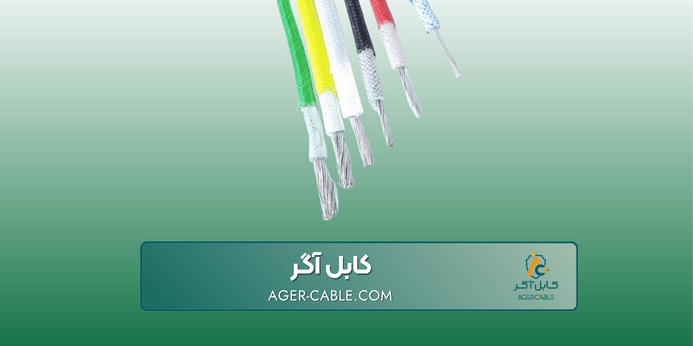

در هنگام استفاده از کابل های شیلد دار، نیاز است تا به یک سری نکات توجه ویژه ای داشته باشیم. نکات استفاده از کابل شیلد دار عبارتند از :
شیلد ها با توجه به نوع کابل و نیاز هی کاربردی، از جنس های مختلفی تولید می شوند. همانطور که متوجه شدید، به طور کلی جنس شیلد برای محافظت از کابل در برابر تداخلات الکترومغناطیس و تداخلات فرکانس رادیویی است. برخی از جنس های شیلد کابل ها در جدول زیر شرح داده شده است :
جنس شیلد | کاربرد |
فلزات معدنی | محافظت در برابر تداخلات الکترومغمنطیسی و فرکانس های رادیویی |
فولاد ضد زنگ | مقاومت به زنگ زدگی و شرایط محیطی |
نخ های نایلونی مهاری | محافظت در برابر تداخلات الکترومغمنطیسی و فرکانس های رادیویی |
پلی آمید | مواد پلی آمیدی مثل کلرید پلی وینیلیدن در ساخت شیلد بکار می روند |
پلی اتیلن | این شیلد ها در کابل های کششی مورد استفاده قرار می گیرند. |
کابل شیلد دار یک لایه فویل یا پوشش بافته شده از سیم های نازک است که اطراف هادی اصلی را احاطه کرده و باعث حذف جریان ها و نویز های خارجی می شود.
بعضی از این شیلد ها تا 100 درصد می توانند از کابل در برابر امواج الکترومغناطیس محافظت کنند.
هر کدام با توجه به کاربردی که دارند برای شرایط خاصی کاربرد دارند اما به طور کلی بافت فویلی می تواند 100% پوشش ایجاد کند اما بسیار نازک است و کار با آن بسیار دشوار است.
