انتخاب سیم و کابل جزوه مهم ترین کار ها در تجهیزات الکتریکی به حساب می آیند. اصلی ترین وظایف کابل و سیم، انتقال جریان الکتریکی از یک نقطه به یک نقطه دیگر است. با توجه ویژگی های انرژی الکتریکی و بر حسب نیاز، مدل های متنوعی از سیم و کابل برای انتقال جریان الکتریکی استفاده می شود. حال به پاسخ سوال ﻫﻨﮕﺎم اﻧﺘﺨﺎب ﺳﯿﻢ ﺑﻪ ﭼﻪ ﻧﮑﺎﺗﯽ ﺑﺎﯾﺪ دﻗﺖ ﮐﺮد، می پردازیم. این نکات عبارتند از :
برای دریافت راهنمایی تخصصی و اطلاعات کامل محصولات، با کارشناسان ما در ارتباط باشید.

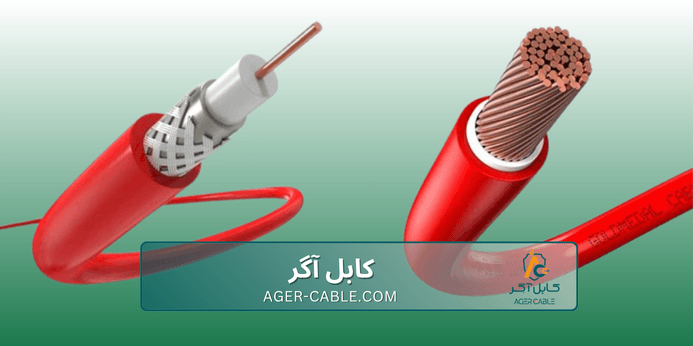

ﻫﻨﮕﺎم اﻧﺘﺨﺎب ﺳﯿﻢ ﺑﻪ ﭼﻪ ﻧﮑﺎﺗﯽ ﺑﺎﯾﺪ دﻗﺖ ﮐﺮد؟ خیلی از افراد، به اشتباه سیم و کابل را یکسان می دانند. اما این دو یکسان نیستند! سیم دارای یک هادی الکتریکی منفرد است که توسط یک روکش عایق پوشانده شده است. در مقابل آن، کابل گروه یا دسته ای تشکیل شده از چند هادی الکتریکی است که در داخل یک پوشش مشترک قرار گرفته اند. کابل ها می توانند از 2 رشته سیم تا 60 رشته و حتی بیشتر تشکیل شوند.

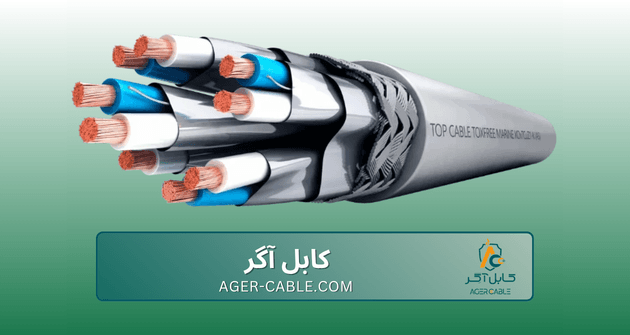

هرکدام از سیم ها در داخل کابل، یک لایه عایق PVC رنگی مخصوص به خود دارند که به صورت گروهی در یک غلاف بیرونی قرار گرفته اند و یک کابل واحد را تشکیل می دهند. همچنین شایان به ذکر است که برای ساخت هادی آنها، از فلز آلومینیوم یا مس استفاده می شود. سیم و کابل به طور معمول، یا به صورت برهنه و عایق می باشند که در یک لایه PVC قرار می گیرند.
همانطور که در عنوان بالا به سوال “ﻫﻨﮕﺎم اﻧﺘﺨﺎب ﺳﯿﻢ ﺑﻪ ﭼﻪ ﻧﮑﺎﺗﯽ ﺑﺎﯾﺪ دﻗﺖ ﮐﺮد” پاسخ داده شد، حال به سراغ بررسی ریز جزئیات عوامل موثر در انتخاب سیم و کابل می پردازیم.
زمانی که جریان الکتریکی از سیم و کابل عبور می کند، درجه حرارت بالا می رود و در نتیجه این امر، عایق سیم و کابل در گذر زمان خراب می شود. به همین دلیل نیاز است که درجه حرارت تولید شده کمتر از حداکثر حرارت مجاز باشد. برای عملی شدن این کار نیاز است تا سیم یا کابل هایی مانند کابل نسوز، حرارت خود را به محیط اطراف منتقل کند. شایان به ذکر است که ظرفیت مجاز کابل و سیم بر اساس موارد زیر مشخص می شود.
همچنین برای هر کابل یک جدول وجود دارد که شدت جریان مجاز برای آن درج شده است.
یکی دیگر از عوامل مهم در تعیین خرید سیم و کابل، افت ولتاژ می باشد. به همین دلیل یکی از ضروریات طراحی تاسیسات الکتریکی مختلف، محاسبه افت ولتاژ از منبع تغذیه تا محل بار است. افت ولتاژ یکی از مواردی است که می تواند بر روی عملکرد تجهیزات مختلف تاثیر منفی بگذارد. این تجهیزات عبارتند از :
از دیگر عوامل کلیدی در انتخاب سیم و کابل، باید به حفاظت مدار اشاره کرد که به هادی و نوع روکش عایق بستگی دارد. مس، آلومینیوم، فولاد و برنج متریال ها، برای ساخت هادی سیم و کابل هایی مانند کابل اعلام حریق هستند که به خوبی جریان را از خود عبور می دهند. عایق ها در اصل روی هادی را می پوشانند تا از اجزای داخلی سیم و کابل در برابر شرایط محیطی محافظت کنند.
همچنین جنس عایق به ولتاژ کابل، شرایط محیطی و کاربرد آن بستگی دارد. به طور کلی می توان گفت که 3 نوع عایق داریم. عایق PVC که برای مصارف عمومی است و عایق های XLPE و نئوپرن که برای کابل هایی با ولتاژ بالا و سیم های برقی است که در شرایط محیطی سخت قرار دارند.
منظور از بار اتصال کوتاه در اصل همان مدار است. مدار از دیگر نکات مهم در تعیین سیم و کابل است. چرا که میزان توانایی مکانیکی باید با مدار اتصال کوتاه یکسان یا بیشتر باشد. دلیل مساوی یا بیشتر بودن توانایی مکانیکی این است که بعد از رخ دادن اتصال کوتاه، کابل بدون فشار مکانیکی بتواند به خوبی کار کند. گفتنی است که ابعاد و اندازه های مختلف کابل، به طور مستقیم بر مدار تاثیر می گذارد.
یکی دیگر از “عوامل کلیدی هنگام انتخاب سیم و کابل” باید در نظر داشته باشید، شرایط مکانیکی است. چرا که استاندارد مکانیکی سیم و کابل رفتار آنها در برابر نیرو های بیرونی را مشخص می کند. از اصلی ترین مشکلات مکانیکی در تولید سیم و کابل عبارتند از :
همچنین شایان به ذکر است که متریال های هر سیم و کابل، استاندارد های آنها را تعیین می کنند. به همین دلیل هر سیم و کابل ویژگی و مشخصات خاص خود را دارند برای شرایط محیطی متفاوتی طراحی شده اند.
روش های نصب سیم و کابل از دیگر عوامل مهمی هستند که تاثیر زیادی بر میزان جریان قابل تحمل دارند که می تواند باعث افزایش دما محیط شود. همچنین کابل های مجاور یکدیگر و میزان کششی که بر کابل وارد می شود از دیگر عوامل مهم در انتخاب کابل مناسب است. به طور خلاصه، می توان گفت که بهترین نوع کابل، آن است که در برابر شرایط محیطی مثل دما و کشش قرار نگیرد. با توجه به عایق سیم و کابل، دمایی که می توانند تحمل کنند به شرح زیر است :
عایق | حداکثر درجه حرارت هادی |
PVC | 70 |
PE | 70 |
XLPE | 90 |
ﻫﻨﮕﺎم اﻧﺘﺨﺎب ﺳﯿﻢ ﺑﻪ ﭼﻪ ﻧﮑﺎﺗﯽ ﺑﺎﯾﺪ دﻗﺖ ﮐﺮد؟ سطح مقطع هادی از دیگر عوامل مهمی است که در انتخاب سیم و کابل نقش کلیدی ایفا می کند. انتخاب سطح مقطع مناسب به عوامل مختلفی وابسته است که به شرح زیر است :
برای انتخاب درست سطح مقطع هادی در کابل، به داده های زیر نیاز داریم :
چرا که این سیم ها از مقاومت الکتریکی بالایی برخوردار هستند و می توانند باعث آتش سوزی شوند. همچنین عایق این سیم ها کیفیت پایینی دارند و می توانند منجر به برق گرفتگی شوند.
بستگی دارد اما برای روشنایی از سیم 1.5 میلی متر مربع، برای پریز ها از سیم 2.5 میلی متر مربع و برای وسایل پر مصرف از سیم 4 یا 6 میلی متر مربع.
خیر، هر وسیله برقی متناسب با توان مصرفی خود، نیاز به سیم با سطح مقطع مناسب دارد.
