امروزه سیم و کابل ها از متداول ترین وسایل مورد استفاده در صنایع مختلف هستند به همین علت داشتن “راهنمای خرید سیم و کابل” می تواند شما را به سمت خرید سیم و کابل مورد نیازتان هدایت کند. در صورتی که شما نیز به دنبال یک راهنمای خرید کابل برق هستید با ما در ادامه همراه باشید.
معیار انتخاب | گزینه ها و توضیحات |
ساختار کابل |
|
سطح ولتاژ |
|
جنس هادی |
|
جمس روکش |
|
کاربرد |
|
برای دریافت راهنمایی تخصصی و اطلاعات کامل محصولات، با کارشناسان ما در ارتباط باشید.

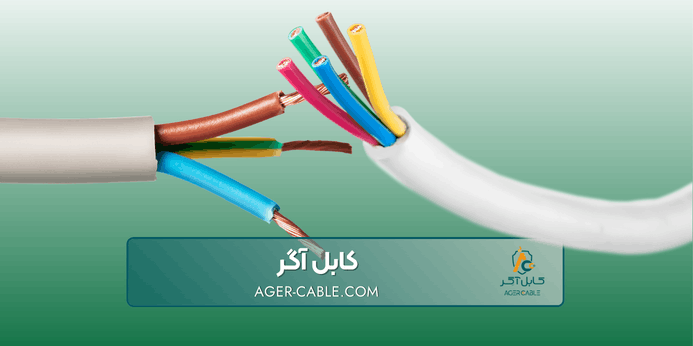

کابل ها و سیم ها به طور کلی بر اساس میزان ولتاژ و جریان عبوری به سه دسته اصلی تقسیم می شوند: فشار ضعیف، فشار متوسط و فشار قوی. برای پاسخ کامل به راهنمای خرید سیم و کابل، در ادامه، به بررسی هر یک از این دسته ها می پردازیم.
کابل های فشار قوی به عنوان نوعی از کابل ها شناخته می شوند که دارای هادی هایی با عایق های بسیار ضخیم هستند و قادر به انتقال جریان های بالاتر از ۳۰ کیلووات می باشند. به دلیل ساختار مقاوم عایقی که دارند، احتمال بروز آتش سوزی در آن ها بسیار پایین است و از دوام بالایی برخوردارند. این کابل ها عمدتا در نیروگاه ها، تاسیسات صنعتی بزرگ و شبکه های انتقال برق استفاده می شوند.
کابل های فشار قوی برای تامین برق در مسافت های طولانی طراحی و می توانند در شرایط سخت جوی و محیطی به خوبی عمل کنند. این ویژگی ها باعث می شود که این نوع کابل ها نیازمند نظارت و نصب حرفه ای باشند تا از عملکرد بهینه آن ها اطمینان حاصل شود.
کابل های فشار متوسط توانایی انتقال جریان در بازه ۶ تا ۳۰ کیلووات را دارند. این کابل ها برای تامین برق ساختمان های تجاری، مجتمع های بزرگ مسکونی و همچنین در سیستم های توزیع برق صنعتی به کار می روند. کابل های فشار متوسط به دلیل انعطاف پذیری و قابلیت نصب در شرایط مختلف، یکی از انتخاب های محبوب برای پروژه های ساختمانی و صنعتی هستند.
در راهنمای خرید سیم و کابل، این کابل ها معمولا در مناطق شهری و به ویژه در پروژه های عمرانی که نیاز به تامین برق در مقیاس بزرگ دارند، استفاده می شوند. به همین دلیل انتخاب صحیح این نوع کابل ها برای تضمین ایمنی و کارایی سیستم های برقی بسیار حائز اهمیت است.
کابل های فشار ضعیف، پرکاربردترین نوع کابل ها در پروژه های ساختمانی و تجهیزات صنعتی سبک هستند. این کابل ها برای انتقال جریان هایی با ولتاژ پایین، حداکثر تا ۳ کیلووات، به کار می روند و با علامت اختصاری LV شناخته می شوند.
کابل های فشار ضعیف معمولا در سیستم های روشنایی، تاسیسات برق خانگی و تجهیزات الکتریکی سبک استفاده می شوند. انتخاب این نوع کابل ها برای پروژه های کوچک و خانگی به دلیل هزینه پایین و نصب آسان آن ها، به طور گسترده ای صورت می گیرد.
با وجود این دسته بندی ها، باید توجه داشت که انتخاب نهایی نباید صرفا بر اساس نام تجاری فشار قوی یا ضعیف انجام شود. مسائلی مانند افت ولتاژ در مسافت های طولانی، نوع عایق و دمای محیط عملیاتی نقش کلیدی در عملکرد سیستم دارند. پیشنهاد می شود برای درک دقیق تر محاسبات فنی، معیارهای تعیین ولتاژ و جریان در انتخاب کابل را در مراجع معتبر بررسی کنید تا از تطابق ظرفیت باربری کابل (Ampacity) با نیاز پروژه خود اطمینان حاصل کنید.

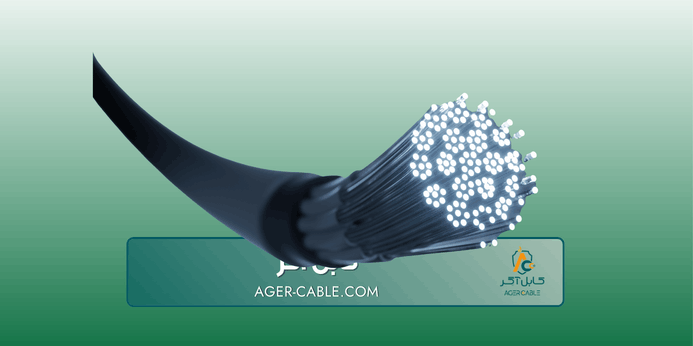

برای انتخاب مناسب ترین کابل یا سیم، باید به ساختار و مدل آن ها توجه کرد. سیم و کابل از نظر ساختار به سه دسته اصلی تقسیم می شوند: کابل افشان، کابل نیمه افشان و کابل مفتولی.
کابل افشان به عنوان یکی از انواع کابل ها، به دلیل انعطاف پذیری بالایش شناخته می شود. در اکثر مقاله های راهنمای خرید سیم و کابل، این نوع کابل برای استفاده در مکان هایی که پیچ و خم زیادی دارند، مناسب است. معمولا در سیم کشی ساختمان ها و بسیاری از وسایل الکتریکی از کابل افشان استفاده می شود.
این نوع کابل به خاطر ویژگی های انعطاف پذیرش، می تواند در فضاهای تنگ و نامنظم به راحتی نصب شود. این ویژگی باعث شده که به عنوان بهترین گزینه در پروژه های ساختمانی شناخته شود.
در راهنمای خرید کابل نیمه افشان معمولا به خاطر انعطاف پذیری متوسط، اشاره شده است که می تواند در شرایط مختلف استفاده و به راحتی در مسیرهای منحنی نصب گردد.
کابل نیمه افشان معمولا در پروژه هایی که نیاز به ترکیبی از انعطاف پذیری و استحکام دارند، مورد استفاده قرار می گیرد.
کسانی که مشاوره خرید سیم و کابل مفتولی ارائه می دهند به توضیح می دهند که این نوع کابل به دلیل ساختار سفت و سختش، انعطاف پذیری کمتری نسبت به کابل افشان دارد. این نوع کابل باید در مسیرهای صاف و مستقیم استفاده شود. اتصالات کابل مفتولی معمولا بهتر است و جریان برق را به صورت یکنواخت تری از خود عبور می دهد.
به همین دلیل در پروژه هایی که نیاز به اتصالات مطمئن و قوی دارند، کابل مفتولی گزینه ای مناسب است و در مراجع مرتبط با “راهنمای خرید سیم و کابل برق” نیز به همین نوع اشاره میشود.

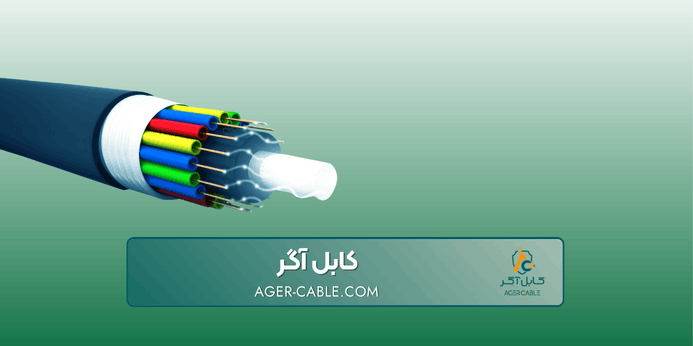

هادی یا رسانای سیم و کابل برق معمولا از مس یا آلومینیوم ساخته می شود. هر یک از این مواد دارای ویژگی های خاص خود هستند که در انتخاب کابل و سیم تاثیرگذار است.
سیم های مسی معمولا گران تر از سیم های آلومینیومی هستند، اما کیفیت بهتری دارند و در جاهایی که نیاز است جریان برق به شکل مناسب تر و موثرتری انتقال داده شود، حتما باید از سیم و کابل مسی استفاده شود. به عنوان مثال جنس کابل اعلام حریق از نوع مس می باشد که به علت کیفیت بالایش می تواند در برابر گرما نسبت به سایرین مقاومت کند.
در مکانهایی که در معرض رطوبت و عوامل اکسید کننده قرار دارند، استفاده از کابل های مسی به خاطر مقاومت خوب این فلز در برابر رطوبت و نم، توصیه می شود. این ویژگی ها باعث می شود که کابل های مسی عمر طولانی تری داشته باشند و نیاز به تعمیرات کمتری پیدا کنند.
در سمت مقابل، اگر در پروژه شما فاکتورهایی مانند سبک بودن سیم و کابل و یا هزینه پایین تر اولویت داشته باشد، سیم و کابل آلومینیومی گزینه بهتری است. این نوع کابل ها به دلیل سبکتر بودن نسبت به کابل های مسی، در پروژه هایی که وزن کم اهمیت دارد، مناسب هستند.

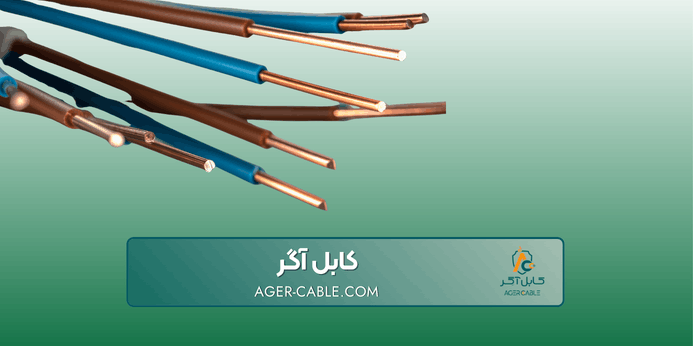

جنس روکش سیم و کابل برق یکی دیگر از عوامل مهم در انتخاب کابل مناسب است. عایق مناسب هم انتقال جریان برق را ساده تر می کند و هم میزان مقاومت آن را در برابر تنش های محیطی (مثل گرما، رطوبت و ضربه) افزایش می دهد.
کیفیت عایق سیم و کابل در سیم کشی ساختمانی اهمیت مضاعفی دارد، زیرا کابل کشی در ساختمان به صورت توکار انجام می شود و سیم ها زیر گچ و داخل دیوار قرار می گیرند. در نتیجه، در صورت پایین بودن کیفیت روکش سیم، این احتمال وجود دارد که در گذر زمان با مشکلاتی دست و پنجه نرم کنید.

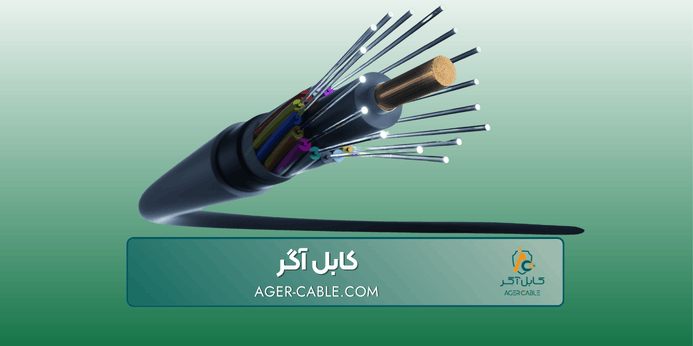

امروزه کابل ها وسیم ها تنها برای انتقال برق استفاده نمی شوند، بلکه برای انتقال سیگنال و در برخی موارد برای انتقال نور (کابل فیبر نوری) نیز به کار می روند. بر این اساس، کابل های برق در سه دسته کلی تقسیم می شوند:
این دسته از کابل ها به دسته های LV، MV، HV و EHV تقسیم بندی می شوند. این کابل ها برای تامین انرژی در پروژه های بزرگ و صنعتی استفاده می شوند.
کابل های کواکسیال و کابل های شبکه و تلفن در این دسته قرار می گیرند. این کابل ها برای انتقال اطلاعات و سیگنال های الکتریکی به کار می روند و در تجهیزات مخابراتی و شبکه های رایانه ای استفاده می شوند.
کابل های فیبر نوری که مدرن ترین نوع سیم و کابل هستند، برای انتقال اطلاعات نوری استفاده می شوند و در مخابرات و شبکه های اینترنتی کاربرد دارند.
در ایران، برای نامگذاری کابل و سیم برق از استاندارد VDE استفاده می شود. در جدول زیر، کدگذاری های مختلفی که بر روی کابل ها برای نامگذاری استفاده می شود، درج شده است:
کد | مفهوم |
N | کابل با هادی مسی |
NA | کابل نرم شده با سیم آلومینیومی |
Y | عایق از نوع پلی وینیل کلراید |
2Y | عایق از نوع پلی اتیلن |
2X | عایق از نوع پلی اتیلن کراس لینک شده |
C | هادی مسی هم مرکز |
CW | هادی مسی خالص هم مرکز به فرم پیچیده شده |
CE | هادی مسی هم مرکز برای کابل های سه مغزی |
S | شیلد مسی |
SE | شیلد مسی برای هر مغزی مجزا از کابل سه مغزی |
(F) | پوشش ضد آب به صورت طولی |
F | زره فولاد گالوانیزه به صورت سیم با مقطع تخت |
G | نوار فولاد گالوانیزه به صورت مارپیچی |
R | زره فولاد گالوانیزه به صورت سیم با مقطع گرد |
K | غلاف سربی |
Y | غلاف PVC (بین شیلد مسی و یا هادی هم مرکز و زره) |
2Y | غلاف PE |
J | کابل با مغزی های کدگذاری شده سبز/زرد |
O | کابل بدون مغزی های کدگذاری شده سبز/زرد |
RE | هادی تک رشته ای مقطع گرد |
RM | هادی چند رشته ای مقطع گرد |
SE | لایه های محافظ برای محدود کردن میدان الکتریکی |
SM | هادی که هر رشته دارای مقطع قطاعی شکل باشد |
RF | هادی چند رشته ای مقطع گرد و قابل انعطاف |
NR | کابل با هادی آلومینیوم |
H | علامت ورق متالیزه |
T | سیم تحمل کننده در کابل کشی هوایی |
R | هادی دایره ای شکل |
E | هادی یک رشته و دایره ای شکل |
M | هادی چند رشته |
S | هادی به شکل مثلث |
Gb | نوار فولادی مارپیچ |

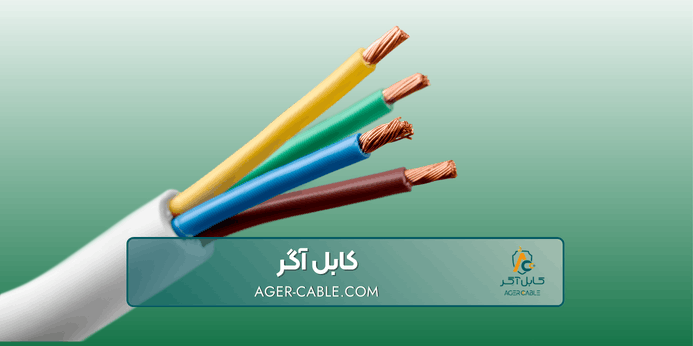

برای انتخاب برند معتبر در خرید سیم و کابل، باید به موارد زیر توجه کنید:
تفاوت کیفیت بین برندها می تواند تاثیر زیادی بر عملکرد سیستم های برقی داشته باشد. انتخاب برند معتبر تضمینی برای کیفیت، ایمنی و صرفه جویی اقتصادی است. برخی از مشکلات ناشی از انتخاب نامناسب شامل افزایش مصرف انرژی، کاهش عمر تجهیزات برقی، افزایش احتمال آتش سوزی و آسیب به دستگاه های حساس می شود.

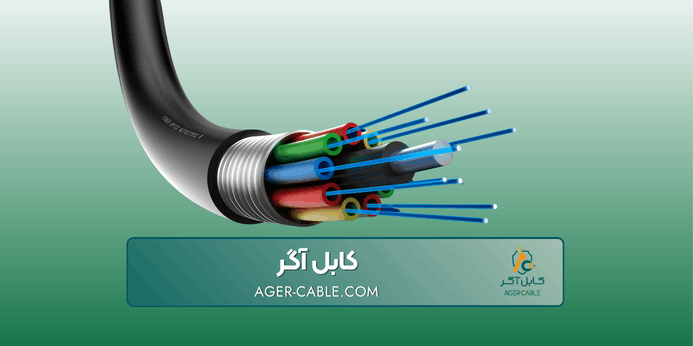

اگر بخواهیم یک سری نکات مهم که باید در خرید سیم و کابل در نظر گرفت را معرفی کنیم باید گفت:

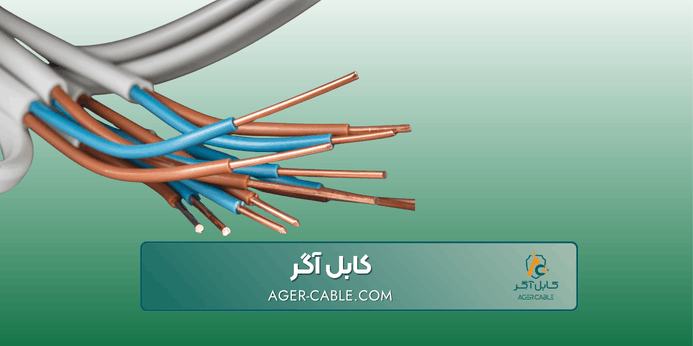

کابل های افشان به کابل هایی گفته می شود که هادی آن ها از تعداد زیادی رشته های نازک فلزی تشکیل شده و انعطاف پذیری بالایی دارند. این ویژگی باعث شده با نام سیم یا کابل نرم نیز شناخته شود. از طرف دیگر، کابل های مفتولی از هادی تک رشته تشکیل می شوند و به همین دلیل انعطاف پذیری کمتری دارند.
با توجه به این تفاوت ها، انتخاب کابل مناسب باید با توجه به نیازهای خاص پروژه و شرایط محیطی انجام شود.
کابل های فشار ضعیف و کابل های افشان معمولا مناسب هستند. کابل های افشان به خاطر انعطاف پذیری بالا در نصب و استفاده، گزینه خوبی برای سیم کشی خانگی هستند.
کابل های فشار قوی معمولا برای پروژه های بزرگ و صنعتی طراحی شده اند و استفاده از آن ها در پروژه های کوچک به دلیل هزینه بالا و ظرفیت بالای جریان توصیه نمی شود.
در محیط های مرطوب، استفاده از کابل های مسی توصیه می شود، زیرا مس مقاومت خوبی در برابر رطوبت دارد. در صورتی که از کابل های آلومینیومی استفاده می کنید، باید مطمئن شوید که آن ها از نوع مناسب و با کیفیت عایق بالا هستند.
