به صورت کلی تفاوت PH و FE180 در کابل نسوز بر اساس روش تست و شرایط شبیه سازی شده ای که مورد ارزیابی قرار میگیرد بستگی دارد. مثلا . FE180 یک رده عملکردی است که در مشخصات برخی کابل های مقاوم در برابر حریق استفاده می شود و برای تفسیر دقیق آن باید استاندارد و روش آزمون درج شده در دیتاشیت یا گواهی محصول بررسی شود.
در حالی که رده پی اچ انجام شده بر اساس EN 50200 حفظ عملکرد کابل را در شرایطی که هم حرارت و هم ضربه و نیروی مکانیکی وجود دارد مورد بررسی قرار می دهد.
برای دریافت راهنمایی تخصصی و اطلاعات کامل محصولات، با کارشناسان ما در ارتباط باشید.
تفاوت PH و FE180 در کابل نسوز را می توان از نظر نوع تست و شرایط محیطی آزمون بررسی کرد که در جدول زیر به طور دقیق با یکدیگر مقایسه می کنیم:
معیار | FE180 / IEC 60331 | PH / EN 50200 |
هدف آزمون | بررسی حفظ یکپارچگی مدار در شرایط مشخص حریق | بررسی حفظ پیوستگی توان یا سیگنال در مدارهای اضطراری |
استاندارد مرجع | خانواده IEC 60331؛ بخش دقیق باید مشخص شود. | EN 50200 |
شرایط آزمون | بسته به بخش استاندارد؛ برخی روش ها شامل شعله و شوک مکانیکی هستند. | شعله مستقیم همراه با شوک مکانیکی متناوب |
دمای آزمون | بسته به روش آزمون | حمله حرارتی اسمی حدود 842°C |
طبقات زمانی | FE180 در محصولات، بیانگر عملکرد 180 دقیقه ای در شرایط آزمون مربوطه است | PH15، PH30، PH60، PH90، PH120 |
آزمون آب | وابسته به روش و استاندارد مربوطه | Annex E امکان پروتکل اختیاری آب پاشی را ارائه می کند. |
در بررسی اینکه کد FE180 چیست باید گفت این عبارت در مشخصات برخی کابل های مقاوم در برابر حریق و کابل نسوز به یک رده عملکردی مربوط شده و نشان دهنده حفظ یکپارچگی مدار و یکپارچگی عایق در شرایط مشخص و برای مدت تعیین شده است.
در آزمون های مربوط به IEC 60331، کابل تحت شرایط الکتریکی و حرارتی تعیین شده در روش آزمون قرار می گیرد و عملکرد مدار آن در برابر حریق ارزیابی می شود. مدت ۱۸۰ دقیقه در رده FE180 نشان دهنده زمان موردنظر برای حفظ عملکرد در شرایط آزمون مربوطه است.
عدد 180 در FE180 نشان دهنده زمان 180 دقیقه ای عملکرد موردنظر در شرایط آزمون مربوطه است. با این حال، نباید صرفا با مشاهده عبارت FE180 درباره تمام ویژگی های مقاومت کابل در برابر ضربه، آب یا سایر عوامل محیطی نتیجه گیری کرد.
بنابراین هنگام ارزیابی یک کابل نسوز، علاوه بر عبارت “FE180” باید شماره دقیق استاندارد، بخش استاندارد و روش آزمون درج شده در دیتاشیت یا گواهی محصول نیز بررسی شود.

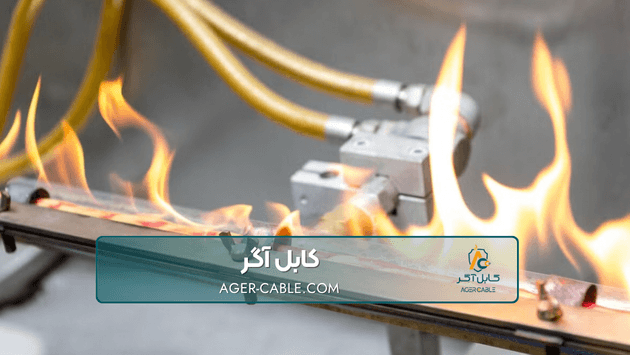

رده PH در استاندارد EN 50200 برای کابل اعلام حریق و کابل هایی مطرح می شود که در مدارهای اضطراری مورد استفاده قرار می گیرند. در این آزمون، کابل در معرض شعله مستقیم و تحت شوک های مکانیکی متناوب قرار می گیرد تا شرایطی مشابه اثرات مکانیکی احتمالی در هنگام حریق شبیه سازی شود.
در EN 50200، آب جزء آزمون اصلی PH نیست؛ با این حال Annex E یک روش اختیاری برای بررسی عملکرد کابل در شرایط آب پاشی ارائه می کند.
در صورتی که شما نیز به عنوان کارفرما و یا پیمانکار به سیم سیلیکونی و کابل های مقاوم در برابر حریق در پروژه هایتان نیاز دارید باید درک مناسبی از “تفاوت PH و FE180 در کابل نسوز” داشته باشید.
مهم ترین تفاوت PH و FE180 در کابل نسوز در استاندارد و نوع آزمون و شبیه سازی حریق است. در آزمون های مربوط به IEC 60331، کابل تحت شرایط مشخص حرارتی و الکتریکی قرار می گیرد و بسته به بخش و روش آزمون، ممکن است اثرات مکانیکی نیز در فرایند آزمون لحاظ شود. هدف اصلی، ارزیابی حفظ یکپارچگی مدار در شرایط تعریف شده حریق است.
در آزمون EN 50200، حفظ عملکرد کابل در برابر حریق همراه با شوک مکانیکی متناوب بررسی می شود. آزمون های مرتبط با آب می توانند در برخی استانداردها یا روش های آزمون دیگر به صورت جداگانه مطرح شوند. این شبیه سازی در رده پی اچ هنگام حریق به شکل مناسبی انجام شده است. بنابراین PH را نمی توان صرفا معادل یک آزمون حرارتی دانست.
داشتن رده مقاومت عایقی ۱۸۰ دقیقه ای (FE180) به معنای حفظ عملکرد کابل در شرایط مشخص آزمون حریق است و به تنهایی نشان دهنده مقاومت کابل در برابر ضربه یا سقوط اجسام سنگین نیست. در مقابل، آزمون EN 50200 اثر شوک مکانیکی متناوب را هم زمان با شعله در شرایط تعریف شده آزمون بررسی می کند. با این حال، این موضوع نیز به معنای تایید کابل در برابر هر نوع ضربه یا آوار ساختمانی نیست.
تست FE180 بر اساس استاندارد جهانی IEC 60331 انجام شده که یک آزمون پایه برای عایق کابل سیلیکونی و نسوز است. در نقطه مقابل آن استاندارد PH بوده که بر پایه استاندارد EN 50200 انجام می شود تا امکان بررسی ترکیب همزمان آتش، ضربه مکانیکی و آب را فراهم کند.
در استانداردهای آلمانی مانند DIN 4102-12 مفاهیمی تحت عنوان کلاس های حفظ کارایی تعریف شده که عملکرد کابل را به همراه تمام متعلقات مانند بست ها، سینی کابل و نگهدارنده ها بررسی می کند.
PH و کلاس های E مانند E30، E60 و E90 معیارهای یکسانی نداشته و مستقیما قابل رتبه بندی نیستند. در کلاس های E، عملکرد سیستم کابل کشی به همراه اجزای نگهدارنده و متعلقات آن ارزیابی می شود؛ بنابراین انتخاب هر یک باید بر اساس الزامات پروژه و استاندارد کابل مورد نیاز انجام شود.
برای اینکه بتوان مطمئن شد که کابل خریداری شده با نیازهای شما و پروژه تان هماهنگ و هم راستا است بایستی مراحل زیر را با دقت طی کنید:
هنگام مطالعه مشخصات فنی و دیتاشیت کابل های مقاوم در برابر حریق، تنها نباید به یک سری عبارت های تبلیغاتی توجه داشت. برای درک بهتر یک نمونه از دیتاشیت کابل مقاوم در برابر حریق را بررسی می کنیم:
خیر؛ FE180 و PH120 دو رده یکسان نیستند و بر اساس استانداردها و روش های آزمون متفاوتی ارزیابی می شوند. FE180 در مشخصات برخی کابل ها به عملکرد 180 دقیقه ای در شرایط آزمون مربوطه اشاره دارد، در حالی که PH120 طبق EN 50200 حفظ عملکرد مدار را در برابر حریق همراه با شوک مکانیکی متناوب به مدت 120 دقیقه بررسی می کند.
PH120 در پروژه هایی که حفظ عملکرد مدار در برابر حریق همراه با شوک مکانیکی اهمیت دارد، می تواند گزینه مناسبی باشد؛ زیرا EN 50200 اثر شعله و شوک مکانیکی را به صورت هم زمان در شرایط تعریف شده آزمون بررسی می کند.
با این حال، نمی توان گفت PH120 در تمام پروژه ها الزاما اولویت دارد. انتخاب رده مناسب باید بر اساس الزامات پروژه، نوع سیستم، استاندارد مورد نیاز و مشخصات فنی محصول انجام شود.
Halogen Free به این معناست که مواد کابل فاقد هالوژن یا دارای مقدار هالوژن در محدوده تعیین شده استاندارد مربوطه هستند. استفاده از این مواد می تواند انتشار گازهای هالوژنه خورنده در هنگام حریق را کاهش دهد.
با این حال، Halogen Free به معنای غیرسمی یا بی خطر بودن کامل دود حاصل از حریق نیست و برای ارزیابی این ویژگی باید استانداردهای مربوط به دود، گازهای خورنده و سایر محصولات احتراق نیز بررسی شوند.
